Курс "Технологическое обеспечение изготовления режущих инструментов на заточных станках с ЧПУ"

Задание по курсу "Технологическое обеспечение изготовления режущих инструментов на заточных станках с ЧПУ".

1. Провести литературный обзор по современному заточному оборудованию с ЧПУ для обеспечения технологии изготовления режущих инструментов (модель, технические характеристики, руководство пользователя (если возможно), кинематика обработки).

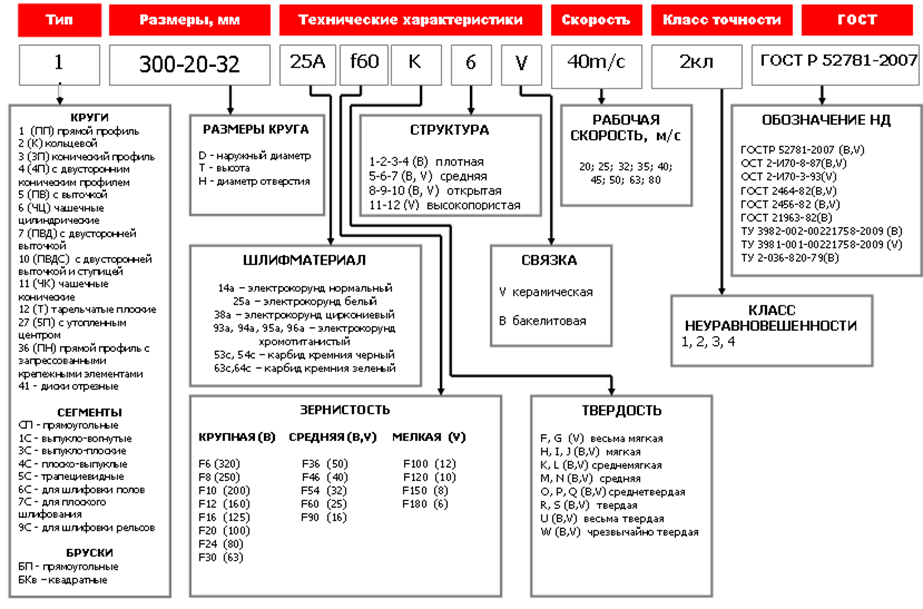

2. Провести литературный обзор фирм-производителей шлифовальных кругов для заточных станков с ЧПУ. Представить каталоги кругов.
3. Провести литературный обзор технологии изготовления современных конструкций режущих инструментов на заточных станках с ЧПУ (ANCA, Walter, Guhring).
4. Произвести моделирование технологической обработки сверла или резьбовой фрезы по указанию преподавателя

19.09.2017

Студент	________________
Группа	________________
Преподаватель	________________ /Павлюченков И.А./

Список производителей заточных станков с ЧПУ

• ANCA (Австралия)
• Walter A.G. (Германия)
• Schleifmaschinenwerke Eichenzell GmbH (Германия)
• KAINDL (Германия)
• Goeckel (Германия)
• GSE Technology (Нидерланды)
• Rollomatic SA (Швейцария)
• UT.MA (Италия)
• Luren (Тайвань)

---

---

Маркировка	R217.15C100200AK30N
L, мм	84
Lp, мм	29,8
Lк, мм	40
L1, мм	0,999
Lс(п), мм	-
Lпокр, мм	42,278
dн, мм	9,501
dвн, мм	7,243
Р, мм	1,9942
10Р, мм	19,9604
а, мм	0,1828
b, мм	0,5354
h, мм	1,0832
dхв, мм	10,02
dср, мм	8,372
Ал, град	30,092
Ап, град	30,415
омега, град	6,55
Квер, мм	0,8656
альфа верш, град	8,247879118
Квпад, град	0,4976
альфа впад, град	6,087808119
z, шт	5
тау, град	71,36

---
